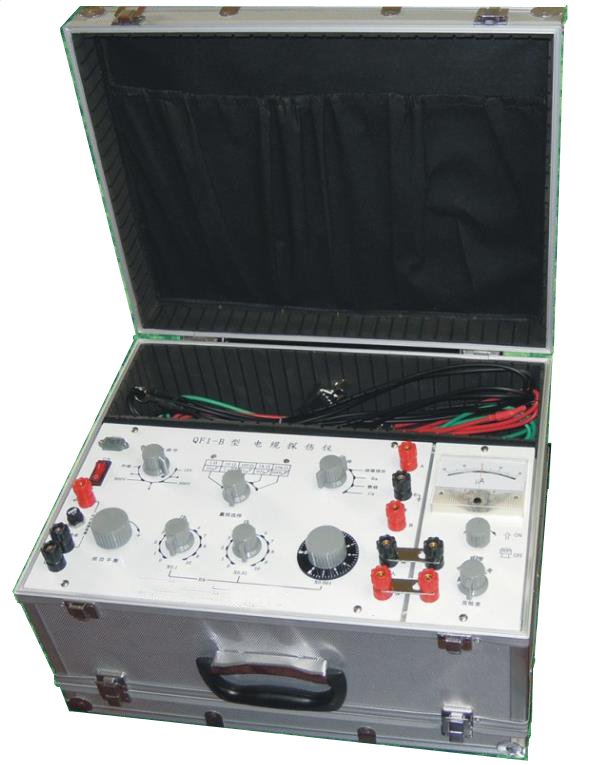

一、QF1B電纜故障探傷儀簡介
隨著電力工業的迅猛發展，使用電纜的地方越來越多，因此為了保證電纜的正常運行和一旦發生故障能及時排除，就顯得十分重要。QF1B電纜故障探傷儀就是為此而設計，它是QF1A型的改進型。
QF1B電纜故障探傷儀，系電橋法原理測試電纜的各種故障點，主要用途如下：
1、測量電纜芯線接地故障和相間短路；
2、測量電纜芯線電阻；
3、測量電纜斷線故障； 4、測量電纜對地電容和相間電容。
如上性能它可通過轉換開關實現，橋體電源使用220V、50-60HZ通過整流供給一組15V、300V、600V的直流電源，同時內附一個1000HZ的音頻震蕩器，供給橋體使用。并可外接直流電源，以便在無交流電源的地方使用，橋體平衡指示部分在測量電纜接地故障和電阻時由直流放大指零儀擔任，測量電纜斷線和電容時由耳機擔任指零。
二、QF1B電纜故障探傷儀參數規格
1、電阻測量：從1Ω-10KΩ,它分五個量程。
范圍 最小分辨力 測量誤差 說明
0-1Ω 0.3% ±（1%0+0.01Ω） （須扣除引線電阻值）
0-10Ω 0.2% ±1%
0-100Ω 0.2% ±1% 橋體兩端短路
0-1KΩ 0.2% ±1% 零電阻
0-10KΩ 0.2% ±1% ＜0.02Ω
2、電容測量：從1000pF-10μF范圍內，它分五個量程。
范圍 最小分辨力 測量誤差 說明
0-1000pF 3% ±（10%+10pF） 須扣除零電容
0-10000pF 0.5% ±1.5% （寄于橋路測量原理
0-0.1μF 0.5% ±1.5% 結構，對象所造成
零電容較大）
0-1μF 0.5% ±1.5% 橋體兩端開路時零電容
0-10μF 3% ±10% ＜250pF
3、電纜回線對地或相間絕緣損壞或擊穿情況下，尋找故障點距離長度的測量：
電纜芯線回路電阻 絕緣損壞后或相間 測量誤差 說明
絕緣電阻對地電阻RE
1Ω-10KΩ ≤100KΩ ±(1%+1m) U為600V情況下測量的，
0.1Ω-1Ω ≤10KΩ ±(1%+1m) 電纜為同種規格
4、電纜回線斷裂時，尋找故障點距離長度的測量：
電纜芯線對地電容 測量誤差 說明
或者相間電容
1000pF-10000pF ±（5%+1m） 斷線處不可對地短路或相間短路
10000pF-0.1μF ±（2%+1m）
0.1μF-1μF ±（2%+1m） 電纜為同種規格絕緣電阻應≥1Ω
1μF -10μF
5、外形尺寸：300x420x200mm
